Cool
mist
Line®
เย็นสบายด้วยการระเหยของน้ำ — ไม่เปียก ประหยัด และช่วยให้สภาพแวดล้อมการทำงานดีขึ้น!
Cool Mist Line® คืออะไร?
มาตรการป้องกันความร้อนในสถานที่ทำงานของคุณ!
ระบบทำความเย็นแบบปฏิวัติใหม่ที่ใช้แค่อากาศและน้ำ
Cool Mist Line® คือโซลูชันการทำความเย็นแบบนวัตกรรมที่พัฒนาโดยเฉพาะโดยบริษัท Toyoko Support Co., Ltd.
ระบบนี้ใช้ลมอัดและน้ำปริมาณเล็กน้อยในการสร้างความเย็นด้วยหลักการระเหย เพื่อสร้างสภาพแวดล้อมการทำงานที่เย็นสบาย แม้ในสภาพอากาศที่ร้อนจัด
ได้รับคำชื่นชมอย่างมากในด้านความประหยัดและการลดค่าไฟฟ้า ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับโรงงานที่ประสบปัญหาอุณหภูมิสูงหรือความร้อนสะสมจากเครื่องจักร
ได้รับคำชื่นชมอย่างมากในด้านความคุ้มค่าและการประหยัดพลังงาน จึงเป็นทางเลือกที่เหมาะสมที่สุดสำหรับโรงงานที่ประสบปัญหาความร้อนสูงหรือความร้อนสะสมจากเครื่องจักร
5 คุณสมบัติเด่นของ Cool Mist Line®
-
ลดต้นทุนการดำเนินงานได้อย่างมีนัยสำคัญ
ด้วยการติดตั้งระบบ Cool Mist Line® สามารถลดการใช้ไฟฟ้าได้อย่างมาก ช่วยลดต้นทุนการผลิตในระยะยาว นอกจากนี้ยังอาจช่วยให้สามารถปรับสัญญาณไฟฟ้าแบบ Demand Contract ให้เหมาะสมยิ่งขึ้น แต่ละเครื่องสามารถควบคุมการเปิด/ปิดได้อย่างอิสระผ่านวาล์วที่ติดตั้งอยู่
-
ลดอุณหภูมิได้ถึง -8℃ เพียงแค่ใช้น้ำและลมอัด
ระบบใช้ลมอัดเพียง (2 ลิตร/นาที) และน้ำ (7–40 ลิตร/นาที) เพื่อช่วยลดอุณหภูมิรอบข้างได้สูงสุดถึง 8℃
ตัวอย่าง: ในสภาพแวดล้อมที่อุณหภูมิ 40℃ ระบบสามารถทำให้เย็นลงเหลือประมาณ 32℃ ขึ้นอยู่กับสภาพแวดล้อม
หนึ่งเครื่องสามารถครอบคลุมพื้นที่ประมาณ 2 ตารางเมตร และให้ความเย็นได้อย่างมีประสิทธิภาพ โดยไม่ก่อให้เกิดความร้อนหรือไอเสียเพิ่มเติม -
ราคาประหยัดและติดตั้งง่าย
สามารถติดตั้งได้อย่างรวดเร็วโดยใช้เพียงแค่เครื่องอัดลมและแหล่งน้ำ
สามารถยึดเข้ากับท่อได้ง่าย ทำให้สามารถติดตั้งเองภายในโรงงาน และลดต้นทุนการติดตั้งได้
เมื่อเทียบกับเครื่องทำความเย็นแบบจุด (Spot Cooler) ใช้เวลาในการติดตั้งน้อยกว่า และมีความยืดหยุ่นสูง เหมาะสำหรับผนังกั้นหรือพื้นที่ทำงานเฉพาะจุด -
โครงสร้างเรียบง่าย ดูแลรักษาง่าย
ด้วยการออกแบบที่ใช้เพียงลมและน้ำ ทำให้ความร้อนสะสมลดลง และลดความเสี่ยงของการเกิดปัญหากับเครื่องจักร
สามารถติดตั้งใช้งานได้ทั้งภายนอกอาคารหรือบนหลังคา พร้อมดูแลรักษาได้ง่ายภายในหน่วยงานของคุณเอง -
ละอองหมอกละเอียดพิเศษที่ไม่ทำให้พื้นผิวเปียก
Cool Mist Line® ปล่อยละอองหมอกละเอียดพิเศษขนาด 15 ไมครอน ซึ่งช่วยให้เย็นสบายโดยไม่ทำให้คนหรือเครื่องจักรเปียก
ละอองหมอกจะกระจายตัวอย่างรวดเร็วในอากาศ โดยไม่ทิ้งหยดน้ำไว้ ทำให้ไม่มีความเสี่ยงที่จะเกิดสนิมกับพื้นผิวโลหะหรืออุปกรณ์
สามารถใช้งานได้อย่างปลอดภัย แม้ในพื้นที่ที่ห้ามมีความชื้น เช่น โรงพิมพ์ หรือพื้นที่ที่มีเครื่องจักรความแม่นยำสูง
นอกจากนี้ยังเป็นตัวเลือกที่ดีสำหรับผู้ที่ไม่ชอบลมเย็นจากเครื่องปรับอากาศอีกด้วย -
ตัวอย่างการติดตั้ง Cool Mist Line® และเสียงตอบรับจากผู้ใช้งาน
- Over 2,200 แห่งทั่วประเทศญี่ปุ่
Cool Mist Line® ได้รับการติดตั้งในหลากหลายอุตสาหกรรมและประเภทสถานที่ทั่วประเทศญี่ปุ่น -
- โรงงานอุตสาหกรรมและการแปรรูป
- โรงงานผลิตรถยนต์ โรงพิมพ์ โรงเข้าเล่ม โรงงานผลิตกล่องกระดาษลูกฟูก โรงงานผลิตโฟมสไตโรโฟม โรงงานผลิตคอนกรีต โรงงานแปรรูปพลาสติก โรงงานแปรรูปอลูมิเนียม โรงงานเหล็ก โรงหล่อโลหะ โรงงานเชื่อม โรงพ่นสี โรงชุบกัลวาไนซ์
- อุตสาหกรรมอาหารและเครื่องดื่ม
- โรงงานอาหาร โรงงานแปรรูปอาหาร โรงงานผลิตถาดอาหาร โรงงานผลิตเครื่องดื่ม
- การรีไซเคิลและการจัดการของเสีย
- โรงงานรีไซเคิล โรงงานแปรรูปเบื้องต้น ลานเก็บเศษวัสดุ
- โลจิสติกส์และคลังสินค้า
- ศูนย์กระจายสินค้า คลังสินค้า
- บริการอาหารและการต้อนรับ
- ห้องครัวร้านอาหาร โรงแรม ลานเบียร์
- บริการสาธารณะและสถานที่สาธารณะ
- โรงซักรีดและซักแห้ง โรงงานบริการผ้าลินิน จุดพักรถบนทางหลวง สถานีรอรถ สนามบิน
- การเกษตรและปศุสัตว์
- เรือนเพาะปลูก คอกสัตว์ โรงเลี้ยงสัตว์

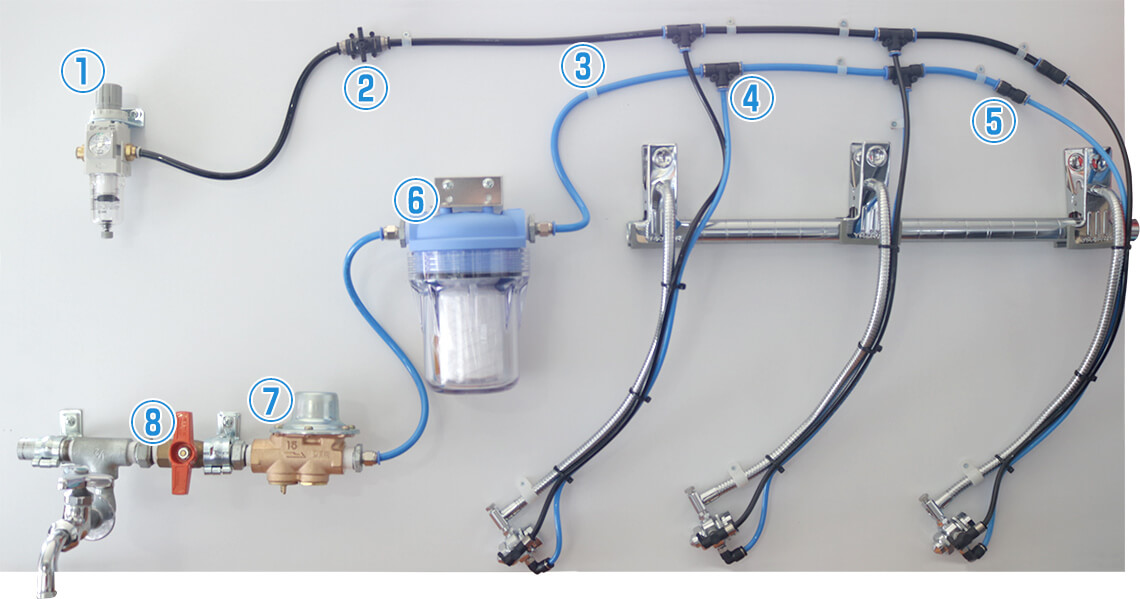

แผนผังการเดินท่อและโครงสร้างส่วนประกอบของ Cool Mist Line®
- ชุดหลักพร้อมแขนยืดหยุ่นได้ยาว 45 ซม. และคลิปหนีบแบบแข็งแรง (มีวาล์วเปิด/ปิดแยกแต่ละเครื่อง)
- เครื่องลดแรงดันน้ำเฉพาะทาง (รองรับการใช้งานได้สูงสุด 10 เครื่องต่อหนึ่งชุด)
- ต้องใช้เครื่องอัดลม (แหล่งลม) สำหรับการทำงาน
- ค่าแรงติดตั้ง ค่าวัสดุอุปกรณ์ และภาษี คิดแยกต่างหาก
- ติดตั้งได้ง่าย – ลูกค้าสามารถติดตั้งเองได้
-
ขนาด：φ8ตัวควบคุมลม
ติดตั้งพร้อมแผ่นกรองละเอียดขนาด 20 ไมครอน เพื่อกรองสิ่งสกปรกในลมอัด
ควบคุมการใช้งานได้ 1 เครื่องต่อ 1 ตัวควบคุม -
ขนาด：φ8วาล์วปิดเปิดน้ำ
ใช้ร่วมกับข้อต่อทางตรง เพื่อปิดหรือเปิดการไหลของน้ำชั่วคราว
-
ขนาด：φ8ท่อยูรีเทน
ท่อยูรีเทนสำหรับเดินระบบทั้งลมและน้ำ
-
ขนาด：φ8×φ8×φ6ข้อต่อสามทางแบบเสียบเร็ว
ใช้เมื่อต้องการแยกท่อยูรีเทนระหว่างการติดตั้ง
รองรับการใช้งานกับทั้งลมและน้ำ -
ขนาด：φ8×φ6ข้อต่อทางตรงแบบเสียบเร็ว
ใช้ที่จุดปลายของการเชื่อมต่อแบบหลายเครื่อง
รองรับการใช้งานกับทั้งลมและน้ำ -
ขนาด：φ8ไส้กรองน้ำ
กำจัดสิ่งสกปรกได้ถึงขนาด 10 ไมครอน
-
ขนาดเส้นผ่านศูนย์กลางที่กำหนด：15ตัวลดแรงดันน้ำ
อุปกรณ์เฉพาะสำหรับระบบ Cool Mist ตั้งค่าล่วงหน้าไว้ที่ 0.2 MPa
สามารถรองรับการใช้งานได้สูงสุด 10 เครื่องต่อ 1 ตัวลดแรงดัน -
ขนาดเส้นผ่านศูนย์กลางที่กำหนด:15ชุดข้อต่อท่อ
ชุดอุปกรณ์ข้อต่อที่ใช้สำหรับการแยกท่อในระบบ

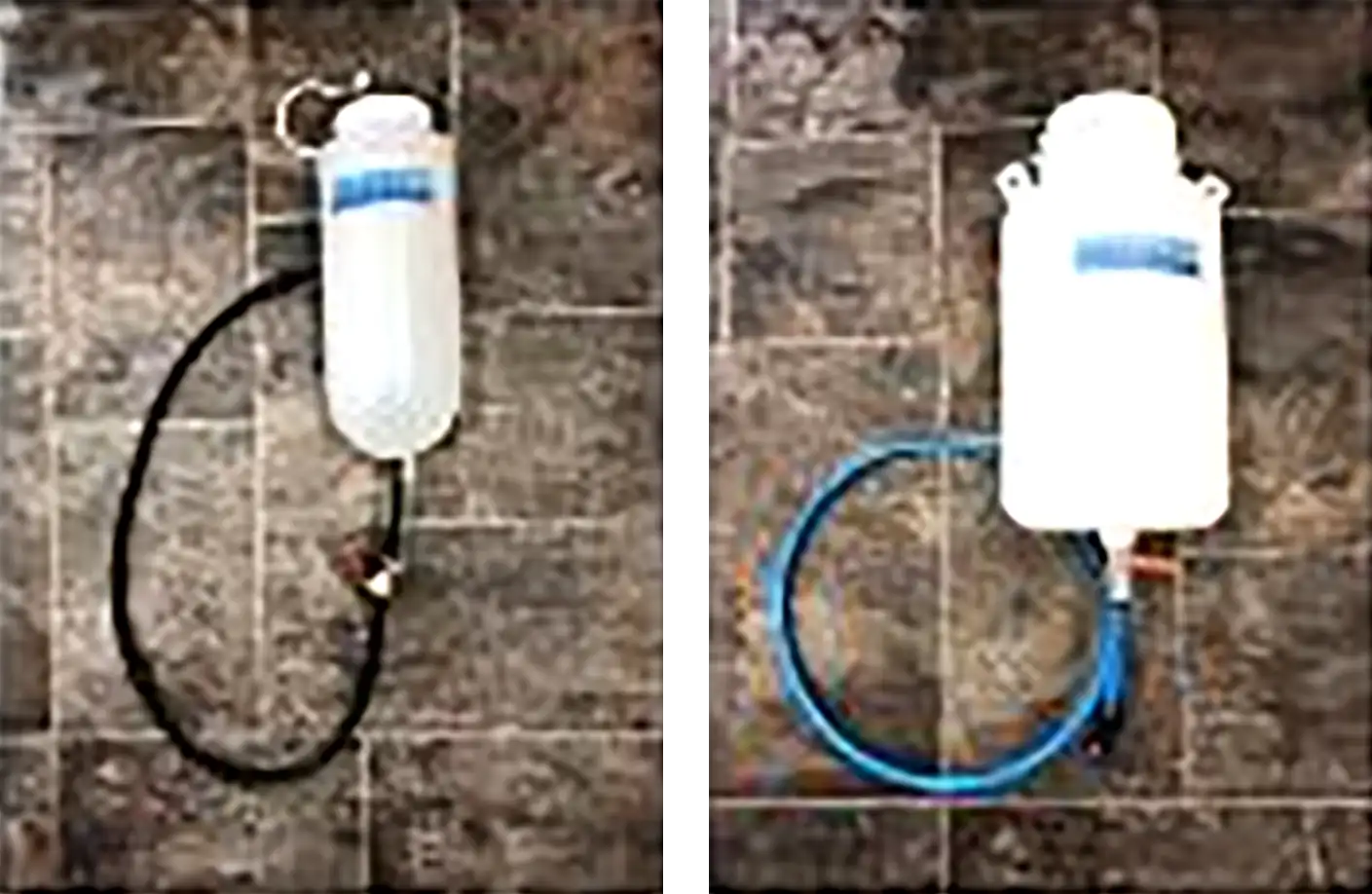

- ถังเก็บน้ำเสริม
- ซ้าย: ถังน้ำขนาด 2 ลิตร (ใช้งานได้ประมาณ 4 ชั่วโมง)
ขวา: ถังน้ำขนาด 5 ลิตร (ใช้งานได้ประมาณ 8 ชั่วโมง)
ถังน้ำเหล่านี้ช่วยให้สามารถใช้งาน Cool Mist Line® ได้ แม้ในพื้นที่ที่ไม่มีแหล่งน้ำประปา เช่น พื้นที่กลางแจ้ง
กรุณาใช้น้ำที่สะอาดและถูกสุขลักษณะเสมอ

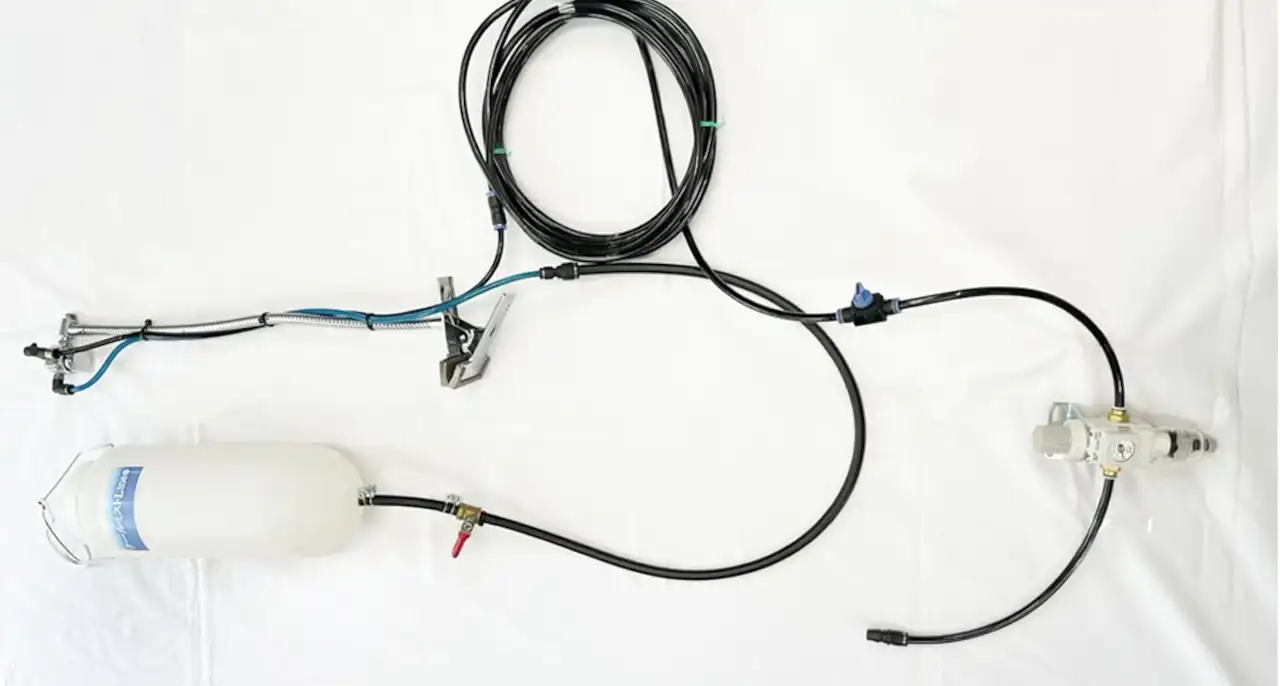

- ชุดเริ่มต้นแบบง่าย – พร้อมใช้งานทันที!
- เราจัดเตรียมชุดเริ่มต้นที่ใช้งานง่าย เพื่อให้คุณสามารถทดลองใช้ระบบ Cool Mist Line® ได้ก่อนการติดตั้งจริงในระดับเต็มรูปแบบ
ภายในชุดประกอบด้วยอุปกรณ์พื้นฐานที่จำเป็นทั้งหมด ได้แก่ ตัวเครื่องหลัก ท่อลม ตัวควบคุมลม และถังน้ำขนาด 2 ลิตร
เพียงเชื่อมต่ออุปกรณ์เข้ากับตัวควบคุมลม ก็สามารถเริ่มใช้งานได้ทันที โดยไม่ต้องติดตั้งที่ซับซ้อน

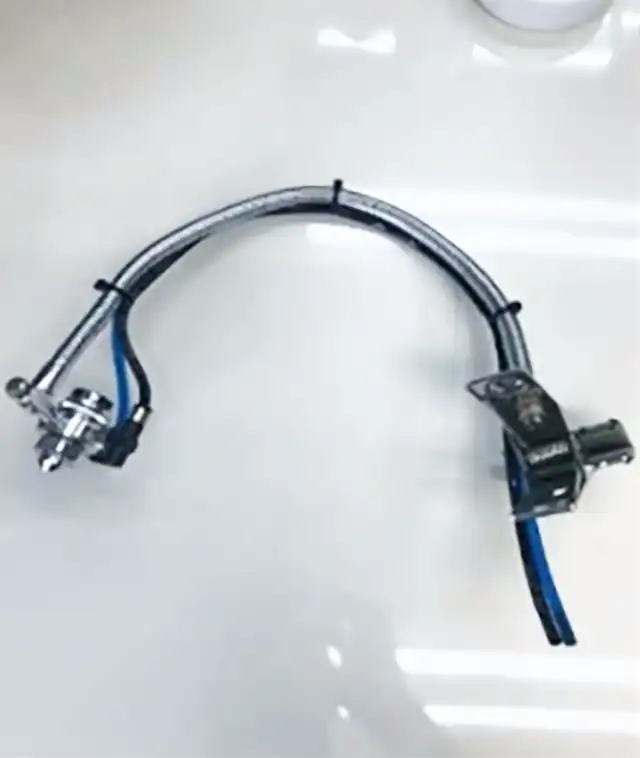

(Main Unit)

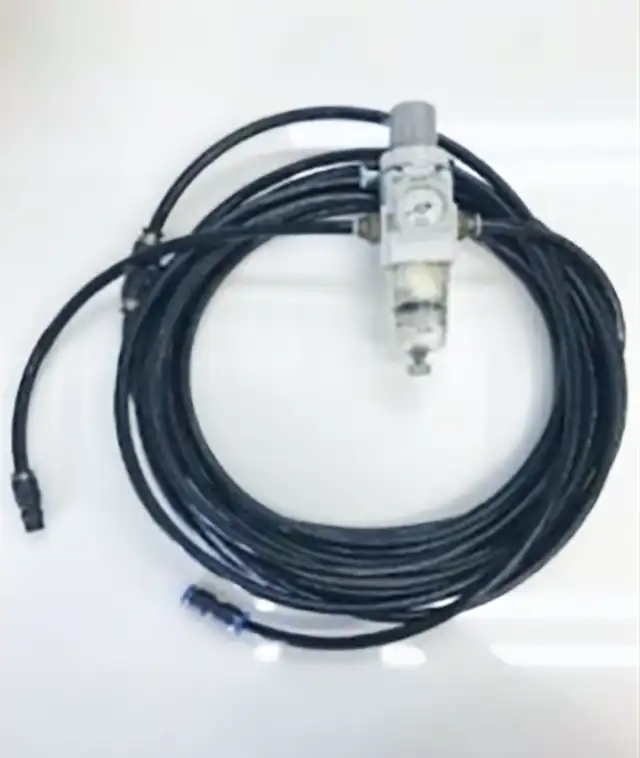

(Urethane Tube & Air Regulator)

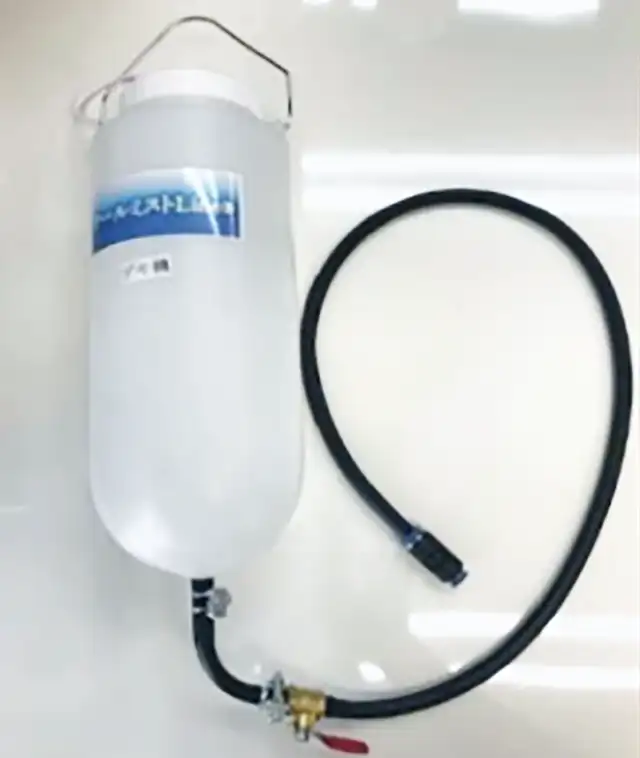

(2L Water Tank)
※ มาพร้อมวาล์วลม ข้อต่อทางตรงแบบเสียบเร็ว และข้อต่อแบบเสียบเร็ว
คู่มือการติดตั้งและการปรับแต่ง Cool Mist Line®
ตำแหน่งที่แนะนำในการติดตั้ง
ความสูง：ติดตั้งหัวพ่นหมอกในระดับความสูงจากพื้น 220–230 ซม.
ระยะห่างจากผู้ปฏิบัติงาน：ควรติดตั้งให้ห่างจากตำแหน่งของพนักงานประมาณ 80–150 ซม. เพื่อให้เกิดประสิทธิภาพในการทำความเย็นสูงสุด
คำแนะนำในการปรับแต่ง
- การปรับปริมาณน้ำ
- คุณสามารถปรับปริมาณละอองหมอกน้ำได้โดยการหมุนปุ่มปรับที่อยู่ด้านหลังหัวพ่น
- การควบคุมการไหลของลม
- สามารถเปิดหรือปิดละอองหมอกได้โดยการเปิดหรือปิดวาล์ว (cock)
คำถามที่พบบ่อยเกี่ยวกับ Cool Mist Line®
คำถามเกี่ยวกับสภาพแวดล้อมในการใช้งาน
- ต้องใช้ปริมาณลมเท่าไหร่?
- แต่ละเครื่องต้องใช้ลมประมาณ 28 ลิตรต่อนาที
- หากใช้ 3 เครื่อง ต้องใช้ลมเท่าไหร่?
- จำเป็นต้องใช้เครื่องปั๊มลมที่มีกำลังอย่างน้อย 1 แรงม้า (0.75 กิโลวัตต์)
- หากใช้มากกว่า 10 เครื่อง ต้องใช้ลมเท่าไหร่?
- เครื่องปั๊มลมขนาด 5 แรงม้า (3.7 กิโลวัตต์) สามารถใช้งานกับเครื่องได้ประมาณ 14 เครื่อง
- เครื่องใช้ปริมาณน้ำเท่าไหร่?
- แต่ละเครื่องใช้น้ำประมาณ 7 มิลลิลิตรต่อนาที หรือประมาณ 420 มิลลิลิตรต่อชั่วโมง และประมาณ 4 ลิตรภายใน 8 ชั่วโมง
คำถามเกี่ยวกับข้อมูลจำเพาะของผลิตภัณฑ์
- Cool Mist Line® ประกอบด้วยอุปกรณ์อะไรบ้าง?
- ชุด Cool Mist Line ประกอบด้วยตัวเครื่องหลัก (หน่วยพ่นละอองน้ำ) พร้อมด้วยอุปกรณ์เฉพาะสำหรับระบบลมและระบบน้ำ อุปกรณ์เหล่านี้สามารถเสนอและจัดให้เป็นชุดตามสภาพแวดล้อมและความต้องการในการติดตั้งของคุณได้
[อุปกรณ์ระบบลม (6 รายการ)]
・ข้อต่อลม ・ตัวควบคุมแรงดันลม ・วาล์วลูกบอล ・ข้อต่อสามทางแบบเสียบ
・ข้อต่อตรงแบบเสียบ ・ท่อลมยูรีเทน สีดำ
[อุปกรณ์ระบบน้ำ (6 รายการ)]
・ชุดข้อต่อท่อน้ำ ・ตัวควบคุมแรงดันน้ำ ・ชุดกรองน้ำ ・ข้อต่อสามทางแบบเสียบ
・ข้อต่อตรงแบบเสียบ ・ท่อน้ำยูรีเทน สีน้ำเงิน
หากไม่สามารถเชื่อมต่อกับแหล่งน้ำโดยตรงได้ สามารถเลือกใช้ถังเก็บน้ำขนาด 2 ลิตร หรือ 5 ลิตร (ในกรณีนี้ไม่จำเป็นต้องใช้ชุดข้อต่อท่อน้ำ)
- หากไม่สามารถเชื่อมต่อน้ำโดยตรงได้ ควรทำอย่างไร?
- เรามีถังน้ำขนาด 2 ลิตร หรือ 5 ลิตร ให้เลือกเป็นอุปกรณ์เสริม ในกรณีนี้ไม่จำเป็นต้องใช้ชุดท่อประปา
- หากไม่แน่ใจว่าต้องใช้กี่เครื่อง ควรทำอย่างไร?
- หากคุณสามารถให้แปลนหรือภาพพื้นที่กับเราได้ เราจะคำนวณจำนวนเครื่องที่เหมาะสมและจัดทำใบเสนอราคาให้ โดยทั่วไป สามารถประเมินได้จากจำนวนพนักงาน หรือเว้นระยะติดตั้งเครื่องทุก ๆ 2.5 เมตรในบริเวณที่มีการเคลื่อนไหว
คำถามเกี่ยวกับวิธีการใช้งานผลิตภัณฑ์
- สามารถปรับปริมาณลมได้หรือไม่?
- ได้ค่ะ/ครับ คุณสามารถปรับปริมาณลมได้อย่างอิสระโดยการเปิดหรือปิดวาล์ว
- สามารถปรับปริมาณน้ำได้หรือไม่?
- ได้ค่ะ/ครับ คุณสามารถเพิ่มปริมาณน้ำได้โดยการหมุนปุ่มปรับที่ด้านหลังของเครื่องทวนเข็มนาฬิกา (สามารถปรับได้ 40 ระดับ)
ปริมาณน้ำที่พ่นออกมาจะอยู่ระหว่าง 7 มิลลิลิตรต่อนาที สูงสุดไม่เกิน 40 มิลลิลิตรต่อนาที
คำถามเกี่ยวกับข้อกำหนดในการติดตั้ง
- จะทำให้เปียกหรือไม่?
- ไม่เปียกค่ะ/ครับ หากใช้งานอย่างถูกต้อง ละอองหมอกขนาดละเอียด 15 ไมครอนจะระเหยทันทีและไม่ก่อให้เกิดความชื้นสะสม
- จะทำให้เกิดสนิมหรือไม่?
- ไม่ค่ะ/ครับ ละอองหมอกจะระเหยทันทีและถูกรับเข้าสู่บรรยากาศโดยไม่ทิ้งความชื้นตกค้าง
ในความเป็นจริง ระบบนี้ได้ถูกนำไปใช้ในสถานที่ที่ต้องหลีกเลี่ยงสนิมและความชื้นอย่างเคร่งครัด เช่น โรงพิมพ์ โรงเข้าเล่ม โรงงานเหล็ก และโรงงานชุบโลหะ
- ความชื้นจะเพิ่มขึ้นหรือไม่?
- ไม่เพิ่มขึ้นค่ะ/ครับ เนื่องจากเครื่องใช้น้ำเพียง 7 มิลลิลิตรต่อนาที จึงแทบไม่ส่งผลต่อความชื้นโดยรอบ
- ประสิทธิภาพในการทำความเย็นเป็นอย่างไร?
- สามารถลดอุณหภูมิของอากาศโดยรอบได้ประมาณ 8℃ ต่ำกว่าอุณหภูมิสภาพแวดล้อม
แต่อย่างไรก็ตาม ผลที่ได้จริงอาจแตกต่างกันไปตามสภาพแวดล้อม เช่น ตำแหน่งการติดตั้ง
- พื้นที่ครอบคลุมในการทำความเย็นของเครื่องหนึ่งเครื่องคือเท่าไหร่?
- โดยทั่วไป เครื่องหนึ่งเครื่องสามารถครอบคลุมพื้นที่ได้ประมาณ 2 ตารางเมตร
แต่อย่างไรก็ตาม พื้นที่จริงที่ครอบคลุมอาจแตกต่างกันไปตามสภาพแวดล้อมในการใช้งาน
- มีคำแนะนำเกี่ยวกับความสูงและตำแหน่งในการติดตั้งหรือไม่?
- ความสูงที่เหมาะสมของหัวพ่นหมอกควรอยู่ที่ 2,200–2,500 มิลลิเมตรจากพื้น
ควรติดตั้งให้ห่างจากผู้ใช้งานประมาณ 80–150 เซนติเมตร เพื่อให้ละอองหมอกพ่นไปยังบริเวณลำคอโดยตรง
เพื่อประสิทธิภาพที่ดีที่สุด ควรวางถังน้ำให้อยู่ต่ำกว่าตัวเครื่อง โดยมีความต่างระดับไม่เกิน 60 เซนติเมตร เพื่อให้แรงดันลมสามารถดันน้ำได้อย่างเหมาะสม
คำถามเกี่ยวกับความทนทานและการบำรุงรักษา
- หัวพ่นจะอุดตันจากการสะสมของแคลเซียมหรือไม่?
- โอกาสที่หัวพ่นจะอุดตันนั้นมีน้อย แม้ว่าอาจขึ้นอยู่กับคุณภาพของน้ำ น้ำกระด้างโดยทั่วไปไม่เป็นปัญหา
- จำเป็นต้องมีการบำรุงรักษาเป็นประจำหรือไม่?
- โดยทั่วไปไม่จำเป็นต้องบำรุงรักษาเป็นประจำ เนื่องจากโครงสร้างของเครื่องค่อนข้างเรียบง่าย จึงไม่ค่อยเกิดการอุดตัน
อย่างไรก็ตาม หากเกิดการอุดตันขึ้น สามารถใช้ประแจที่ให้มาในการถอดหัวพ่นออก แล้วทำความสะอาดสนิมหรือสิ่งสกปรกที่ตกค้างได้อย่างง่ายดาย
คำถามเกี่ยวกับการเปรียบเทียบกับผลิตภัณฑ์อื่น ๆ
- แตกต่างจากเครื่องทำความเย็นเฉพาะจุด (Spot Cooler) อย่างไร?
- เครื่องทำความเย็นเฉพาะจุดออกแบบมาเพื่อให้ความเย็นเฉพาะบริเวณเล็ก ๆ และก่อให้เกิดความร้อนจากการระบาย ซึ่งอาจทำให้อุณหภูมิแวดล้อมสูงขึ้น
นอกจากนี้ ค่าพลังงานไฟฟ้าต่อคนต่อเดือนอาจสูงถึงประมาณ 8,000 เยน
ในทางกลับกัน Cool Mist Line® ไม่สร้างความร้อน และสามารถให้ความเย็นได้ในพื้นที่กว้างอย่างมีประสิทธิภาพ
ค่าใช้จ่ายต่อเดือนต่ำมาก โดยประมาณ 400 เยนสำหรับค่าอากาศ และเพียง 20 เยนสำหรับน้ำประมาณ 80 ลิตร
(อ้างอิงตัวเลขโดยประมาณในสกุลเงินเยนของญี่ปุ่น)
โรงงานบางแห่งที่ได้นำระบบนี้ไปใช้งาน รายงานว่าสามารถลดการใช้พลังงานไฟฟ้า (demand) ได้ถึง 20%
- แตกต่างจากฝักบัวพ่นหมอกทั่วไปอย่างไร?
- ฝักบัวพ่นหมอกทั่วไปจะปล่อยละอองน้ำที่มีขนาดค่อนข้างใหญ่ (ประมาณ 20 ไมครอน) ซึ่งอาจทำให้เปียก
โดยเฉพาะในพื้นที่กลางแจ้ง ทิศทางของละอองหมอกสามารถเปลี่ยนไปตามลม ทำให้ความสามารถในการทำความเย็นไม่สม่ำเสมอ
ในทางกลับกัน Cool Mist Line® สร้างละอองหมอกขนาดละเอียดพิเศษประมาณ 15 ไมครอน ซึ่งช่วยลดความเปียกได้อย่างมาก และให้ความรู้สึกสบายขณะใช้งาน
รูปแบบการพ่นแบบหมุนวน (Tornado) ช่วยให้สามารถพ่นไปยังตำแหน่งเป้าหมายได้อย่างแม่นยำ อีกทั้งยังใช้น้ำน้อยมาก เพียง 0.4 ลิตรต่อชั่วโมง จึงประหยัดพลังงานอย่างยอดเยี่ยม
คำถามเกี่ยวกับสถานที่ซื้อหรือติดตั้งสินค้า
- ระบบนี้ถูกนำไปใช้ในอุตสาหกรรมประเภทใดบ้าง?
- มีการใช้งานแล้วมากกว่า 2,200 บริษัท โดยส่วนใหญ่ในอุตสาหกรรมยานยนต์ โรงงานเหล็ก อลูมิเนียม และโรงถลุงเหล็ก
- สามารถสั่งซื้อผลิตภัณฑ์นี้ได้อย่างไร?
- สามารถสั่งซื้อได้ผ่านบริษัท Furukawa Sangyo Co., Ltd. กรุณาติดต่อผ่านแบบฟอร์มสอบถาม แล้วเจ้าหน้าที่ของเราจะติดต่อกลับไปหาท่าน
